TestPro测试平台可谓最复杂的射频测量引 擎，拥有ANSI/TIA-1152-A (IIIe和2G级)、IEC 61935-1 Ed. 4 (IIIe、IV和V级) 、IEC 61935-1 Ed. 5 Draft 46/595/CD (Class I / II的VI级)精 度认证，频率量程达 3GHz。这意味着您能对 CAT5e – CAT8布线进行认证，不仅超过行业标 准而且比老牌知名线缆测试仪更优越，符合当 前和未来的需求。TestPro已获得业内领先线缆 厂商的认可并作为其产品质保计划的依据。
TestPro的LiveWiremap? 功能，瞬间即可自动 显示连通性结果。TestPro 提供回波损耗和近 端串扰两种辅助故障定位功能。通过热插拔测 试适配器支持MPTL、跳线、Cat8, 和同轴电缆 测试。完成自动测试后，仪表显示明确的合格 或不合格结论，并按定制标签格式自动保存测 试结果。
TestPro能存储超过10,000条测试记录，当准 备打印报告时，可使用TestDataPro PC机软件 组织和管理测试结果并生成报告。如果在线缆 认证的基础上增加了对PoE和多种速率以太网 的测试，则可在报告中提现所有3种自动测试数 据。
关键特点：
? 所有产品套装均包含两台全功能测试平台，各自拥有校准证书。
? 两台测试平台均能启动并完成自动测试，并在主机和远端机上
显示测试结果。
? 在测试交换机的PoE和多速率性能时，每台测试平台均能独立
进行测试，事半功倍地完成测试任务。
? 模块化设计，可根据预算、需求变化或新增功能提高测试能力
6秒完成CAT6A标准信道和永久链 路以下参数的自动测试：
? 长度，并能定位故障位置
? 传播时延
? 时延偏差
? 环路电阻
? 线对间和线对内直流不平衡电阻 ? 回波损耗
? 阻抗
? 插入损耗
? NEXT
? PSNEXT
? ACRF
? PSACRF
? TCL
? ELTCTL
TestPro能依据IEEE 802.3 系列, TIA-568.3-D, IEC-14763-3以及定制标准，对多模和单模光 纤布缆系统进行一级（Tier-1）认证测试。并且 在测试适配器上集成了可视故障定位红光源 (VFL) 可快速识别光纤断点，并为光电混合缆 的供电导体提供电压测试接口。符合环形通量 (EF) 要求的光源无需使用额外的卷轴适配器。 光纤测试套装包括：校准跳线、适配器、可现场 更换的 FC连接器（发送端）和 LC 连接器（接收 端）、清洁工具包、背包。带有SC和 FC接头的校 准跳线可作为附件单独购买。
多模测试适配器支持测试 OM5光纤并向前兼 容早期标准的光纤。为满足混合光缆的测试需 求，TestPro的光纤测试适配器不仅提供光纤 认证测试，还能测试供电导体的电压。这样就
能测试PoF终端设备的输入电压，成为技术人 员方便顺手的测试工具。与能测试PoE实际负 载的适配器 ( AD-NET-CABLE)组合在一起，就 形成了具有独一无二测试能力的，能针对不同 类型网络进行验证与故障定位的解决方案。
在单一光纤测试应用中，TestPro 光纤适配器 可设置为光源和光功率计。
4秒自动测试可对单模和多模光纤完 成以下测试：
? 双向衰减
? 单端环回衰减
? 长度和传播时延
? OM1-OM5 光功率
? 光电混合缆供电导体电压
? Live Wiremap实时光纤接线图 ? 记录和打印的物理层和网络测试

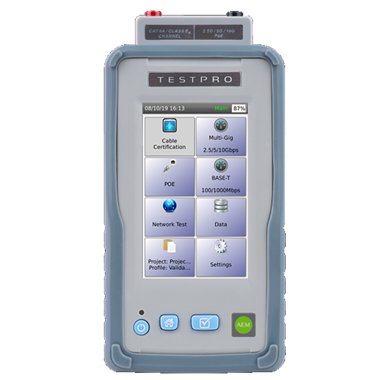

TESTPRO测试平台 (所有版本)
套装中的每台测试平台都有各自的可溯源校准 证书
尺寸
? 200mm X 105mm X 50mm
? 7.87in X 4.13in X 1.97in
显示
? 5”TFT 彩色触屏,
? 分辨率 800 x 480 像素
电池
? Li-Ion
? 3.7V / 13,200 mAh
? 典型工作时间9 小时
电源适配器
? 5V, 3A (标配)
? 5-12V (可选)
? 2.1mm DC插头
测试平台操作系统 ? Linux
USB接口
? U盘
? MicroUSB 连接PC机
主机侧面RJ-45 接口
? 10/100/1G 网络连通性测试
测试平台测试适配器接口
? 高频连接器，测试接口支持5000次插拔
? 适配器与测试平台支持热插拔
测试引擎
? 9-通道 双端
? 混合模式 射频（RF）和直流（DC）测试引擎 ? 业内最高性能数据电缆测试架构专利
频率范围
? 0.1 – 3,000 MHz
铜缆测试套装型号 (K50, K60)
测试时间
? CAT6A 自动测试 (包括 TCL和电阻不平衡
测试)：6秒
? CAT 8 Class II 自动测试：30 秒
接线图
? 只要端到端连接2根导体，就能识别所有可
能的连接情况
DC 电阻
? 量程：0～50 ?
? 线对间和线对内电阻不平衡，符合TIA
1152A规定
音频发生器
? 730Hz ~ 1440 Hz
双端射频（ RF）测试
? IL, RL, NEXT, ACR-F, TCL
? 符合TIA和ISO/IEC标准规定的所有强制和 可选射频测试项目
? 支持大于1,000 m单线对链路双端测试
长度 (传播时延)
? 双端测试：0 – 600m 分辨率 0.1m
? (0 – 6,000 分辨率1ns) ? 时延偏差，分辨率1 ns
支持测试的缆线
? 4线对双绞线
? 1线对双绞线
? 同轴电缆
? 光纤 (SM/MM)
TDR- RL（回波损耗时域反射） ? 0-100 m (分辨率：1 m)
? 定位故障距离
TDR- NEXT（串扰时域反射） ? 0-100 m (分辨率：1 m)
阻抗
? 0-1000 ?
? 90-110 ?范围内分辨率：0.1 ?
光纤测试套装型号 (K11, K51, K61)
适用于多模与单模
? 测试接口：发送端可更换FC接口，接收端可
更换 LC 接口
可视红光源
? 波长：650nm
电压表
? 量程：0-60V DC
光功率计
? 量程：-3 dBm ～ -30 dBm
多模测试适配器AD-MM-01技术指标
波长
? 850nm, 1300 nm
光源
? LED
发送功率
? 典型值：-20 dBm
环形通量
? 符合 IEC- 61280-4 和TIA-526-14-C-2015
长度
? 量程：最长 2 km (受限于最大 10dB 链路 衰减)
? 分辨率：0.1m
双端衰减
? 量程：0～-10 dB
单模测试适配器AD-SM-01技术指标
波长
? 1310nm, 1550nm
光源
? Laser VCSEL
光功率
? 典型值：-2dBm
长度
? 量程：最大20 km (受限于最大20dB 链路 衰减)
? 分辨率：0.1m
双端衰减
? 量程：0～ -20 dB
以太网供电（PoE）测试套装型号 (K30, K60, K61)
? PoE 电源类型探测
? 90W带载测试
? 识别PoE线对
? 持续负载监测
多速率以太网测试套装型号 (K30, K60, K61)
自动测试参数
? 每个线对的信噪比（SNR）
? 线缆诊断 ? PoE 探测
网络测试套装型号 (K30, K60, K61)
? 以太网网络发现
? 路由跟踪
? 流量发生
? Ping
? 识别Wi-Fi 用户名（SSID）和接收信号强度
（RSSI）
AD-5E-PCORD
CAT-5E PATCH-CORD TEST ADAPTER PAIR
